PULIZIA O SOSTITUZIONE DEL TUBO DEL BRUCIATORE

Controllare che il barbecue sia spento e freddo

1. A) Controllare che la manopola di regolazione del bruciatore sia nella posizione OFF. Controllare premendo la manopola di regolazione del bruciatore e ruotandola in senso orario fino all’arresto.

1. B) Scollegare la bombola.
2. C) Rimuovere il coperchio.
3. D) Rimuovere le griglie di cottura.

Rimuovere il tubo del bruciatore

Necessario: Cacciavite da 3/8".

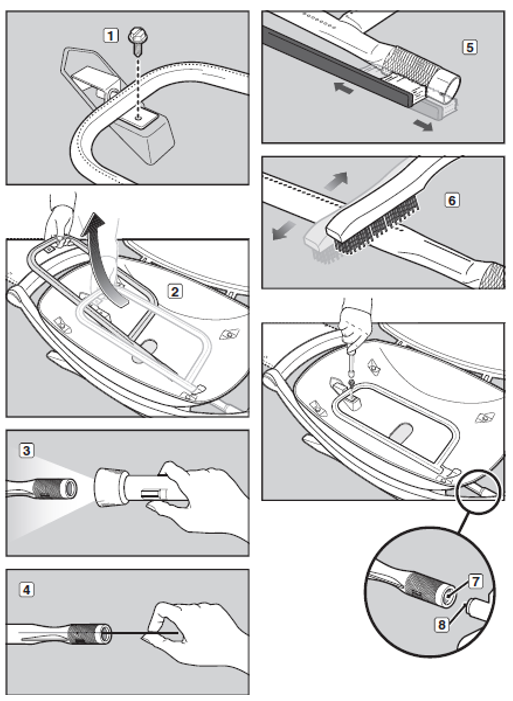

1. A) Rimuovere la vite che fissa il tubo del bruciatore al braciere (1).

1. B) Rimuovere con cautela il tubo del bruciatore dal braciere (2).

Pulizia del tubo del bruciatore

Necessario: una torcia, fil di ferro (un appendiabiti raddrizzato), una spazzola con setole di acciaio inossidabile idonea, una spazzola con setole morbide (uno spazzolino).

1. A) Controllare l’interno del tubo del bruciatore con la torcia (3).
2. B) Rimuovere eventuali detriti all’interno del bruciatore tubo con il fil di ferro (4).

1. C) Controllare la protezione anti-insetto all’estremità del tubo del bruciatore e pulirla con la spazzola a setole morbide

ATTENZIONE: non pulire la protezione anti-insetto con strumenti duri o affilati. Non rimuovere la protezione anti-insetto né allargare le aperture della protezione.

1. D) Utilizzare la spazzola con setole in acciaio per pulire l’esterno del tubo del bruciatore. Questo viene fatto per assicurarsi che tutti i fori (aperture) del bruciatore ubicati lungo il tubo siano completamente aperti (6).

1. E) È possibile quindi pulirlo immergendo il tubo con i fori rivolti verso il basso in acqua molto calda e leggermente saponosa. Assicurarsi che i tubi siano completamente asciutti prima di rimontarli nel barbecue e riaccenderli.

ATTENZIONE: Non ingrandire i foridel bruciatore quando si pulisce il bruciatore. Reinstallazione del tubo del bruciatore

Necessario: Cacciavite da 3/8".

1. A) Inserire con cautela il tubo del bruciatore nel foro sul lato destro del braciere, allineando l'apertura del tubo del bruciatore con la connessione della valvola.

1. B) Reinstallare la vite che fissa il tubo del bruciatore al braciere.

ATTENZIONE: l’apertura del tubo del bruciatore (7) deve essere posizionata correttamente conla connessione della valvola (8).

ATTENZIONE: è necessario verificare la presenza di perdite di gas ogni volta che si scollega e si ricollega un raccordo del gas.
