INSTRUCCIONES DE LIMPIEZA O SUSTITUCIÓN DEL TUBO DE UN QUEMADOR

Comprueba que la barbacoa esté apagada y fría

1. A) Comprueba que el mando de control del quemador esté en la posición de apagado. Para ello, presiona el mando de control del quemador y gíralo en sentido horario hasta el tope.

1. B) Desconecta la bombona.
2. C) Retira la tapa.
3. D) Retira las rejillas de cocción.

Retira el tubo del quemador

Necesitarás: una llave de tuercas de 3/8".

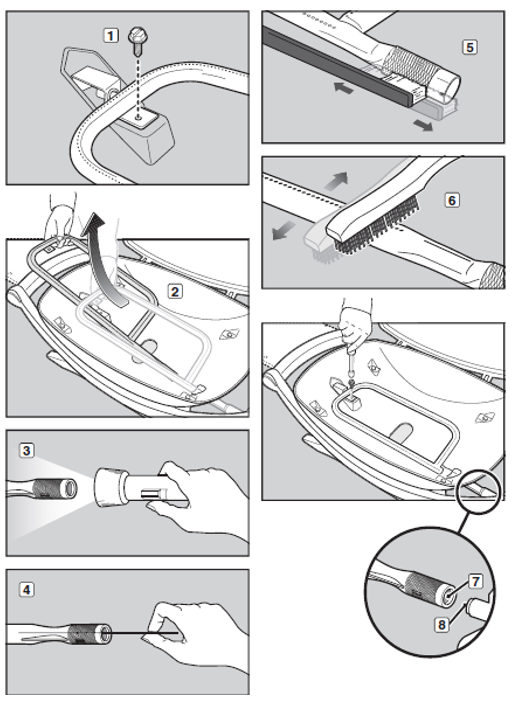

1. A) Retira el tornillo que sujeta el tubo del quemador al compartimento de cocción (1).

1. B) Con cuidado, extrae el tubo del quemador del compartimento de cocción (2).

Limpia el tubo del quemador

Necesitarás: una linterna, un alambre (por ejemplo, una percha enderezada), un cepillo con cerdas de acero inoxidable adecuado y un cepillo con cerdas suaves.

1. A) Ayúdate de una linterna para examinar el interior del tubo del quemador (3).
2. B) Retira cualquier residuo u obstrucción del interior del tubo con el alambre (4).

1. C) Revisa el filtro de arañas/insectos situado en el extremo del tubo y límpialo con el cepillo de cerdas suaves.

PRECAUCIÓN: No limpies el filtro de arañas/insectos usando herramientas rígidas o afiladas. No lo desmontes ni agrandes sus orificios.

1. D) Usa el cepillo con cerdas de acero para limpiar el tubo del quemador por fuera. Esto es para asegurarse de que todas las aberturas del quemador situadas a lo largo del tubo queden completamente abiertas (6).

1. E) Después, puedes limpiar los restos poniendo el tubo a remojo, con los orificios hacia abajo, en agua muy caliente con un poco de jabón neutro. Asegúrate de que los tubos estén completamente secos antes de volver a insertarlos en la barbacoa y encenderlos de nuevo.

PRECAUCIÓN: No amplíes los puertos del quemador al limpiarlo. Vuelve a instalar el tubo del quemador

Necesitarás: una llave de tuercas de 3/8".

1. A) Con cuidado, vuelve a insertar el tubo del quemador en el orificio situado en el lado derecho del compartimento de cocción, alineando su abertura con el orificio de la válvula.

1. B) Pon de nuevo el tornillo que sujeta el tubo del quemador al compartimento de cocción.

PRECAUCIÓN: La abertura del tubo del quemador (7) debe colocarse correctamente sobre el orificio de la válvula (8).

ADVERTENCIA: Cada vez que se desconecte y vuelva a conectarse una unión de gas debe comprobarse que no haya fugas de gas.
